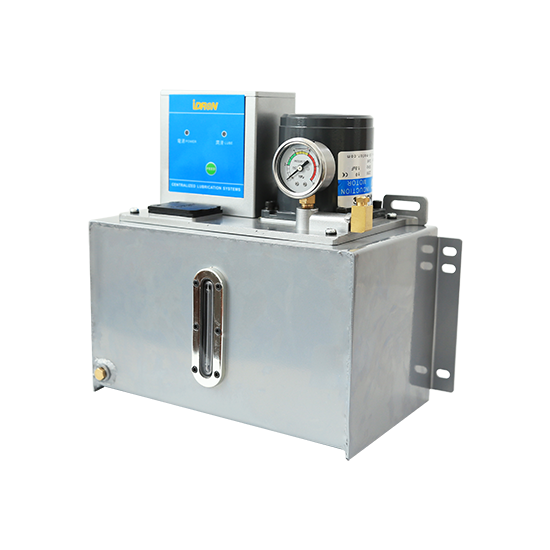

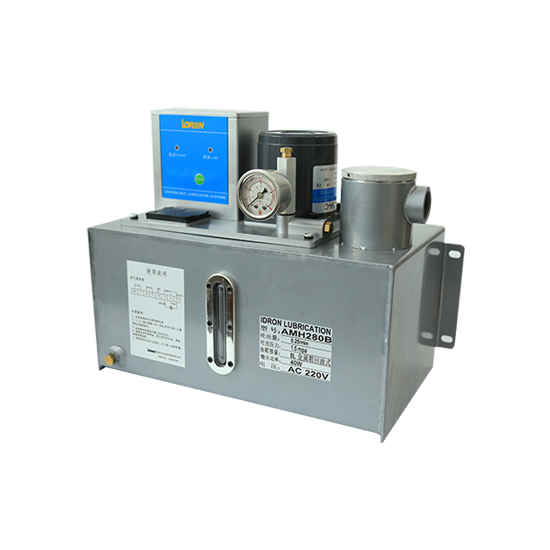

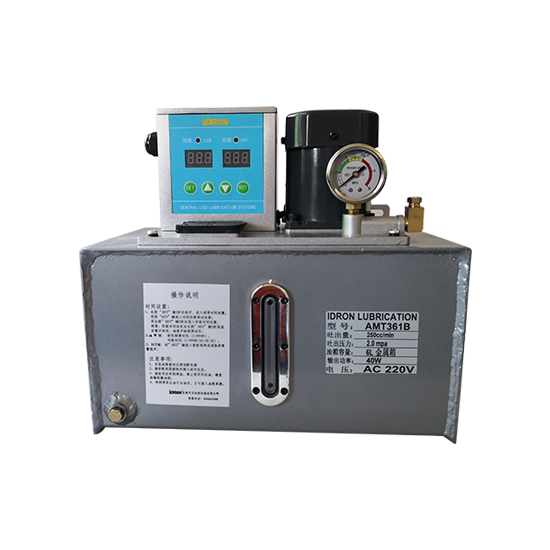

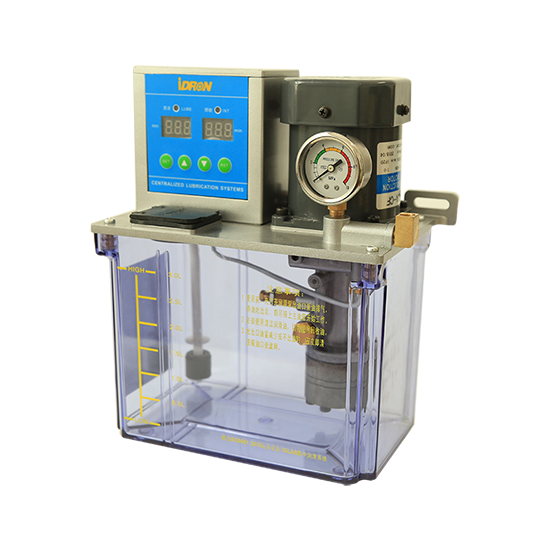

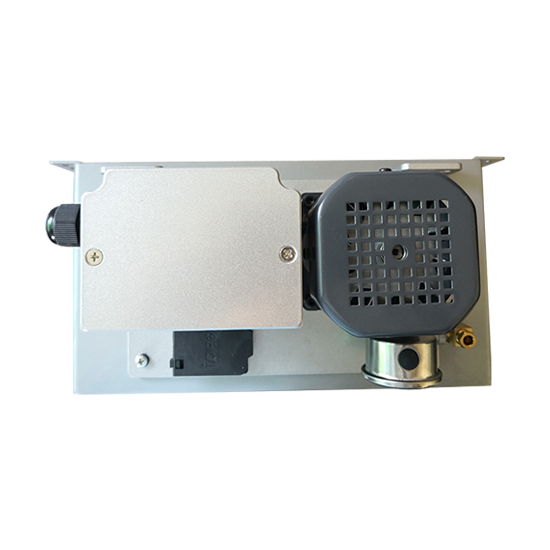

潤滑泵
產品介紹
1、系統可設定三種動作模式：
①潤滑：開機時先執行潤滑時間計時。
②間歇：開機時先執行間歇時間計時(時間單位有秒/分/時/次轉換)。
③記憶：斷電后再次送電可繼續執行之前未完成的間歇時。
2、潤滑時間和間歇時間均可調整(內設有鎖鍵功能，可鎖定設置后的潤滑和間歇時間)。
3、設有液位開關，壓力開關(常閉，可選配）。當油量或壓力不足時蜂鳴器會發出報警并將異常信號輸出。
①壓力不足顯示Erp。
②液位不足顯示Ero。
4、系統時間可設定，LUB潤滑時間：1-999（秒）INT間歇時間：1-999(分)(特殊要求可定制)。
5、面板指示燈可顯示出注油機的潤滑和間歇狀態。
6、系統可使用“RST”鍵，強制潤滑或消除異常報警信號。
7、特殊合金齒輪泵與感應式電機搭配，使用壽命長，低噪音。
8、在抵抗式系統中無脫壓裝置，需配L比例接頭分配器使用。
9、設有溢流閥，防止?jié)櫥贸?fù)荷工作及管路由于壓力過高而損壞。
10、使用油脂范圍NLGI000#-00#鋰基脂。
電動潤滑泵可廣泛應用于機床、塑料、紡織、輕工、印刷、自動扶梯和輸送器等機械設備的集中潤滑系統
1.電源接頭必須接好固緊，確保使用安全，并檢查泵裝置上的油位發訊、壓力開關是否靈敏。
2.潤滑泵的額定工作壓力為2.0MPa(產品出廠己調至2.0MPa)，不得擅自調整調壓閥。
3.使用油劑粘度：68-1800cSt見附錄表(推薦：0℃以下采用N32#導軌油或機械油：1℃-20℃采用N32#-N100#導軌油或機械油：21℃以上采用N100#-N220#導軌油、機械油)導軌油：GB/T7631.11-94，機械油：GB443-89。禁止使用含有水份的潤滑油與含有抗磨劑的潤滑油(含有水份的潤滑油、如設備長時間停止工作，會導致潤滑系統內的元件生銹易造成潤滑裝置故障;含有抗磨劑的潤滑油易堵塞潤滑系統中的濾油器)。
4.首次使用：?jiǎn)?dòng)油泵運行，充滿主油管→擰下系統末端聯接體的閉口螺絲→讓油劑從閉口螺絲螺孔排出(排除管道中的雜質與氣泡)→觀察排出的油劑無氣穴(氣泡)，按原裝配，緊固閉口螺絲→系統壓力升至約2MPa(觀察壓力表)，持續5~10秒→切斷電源，泵停止工作→系統壓力卸壓至0位→然后再次啟動油泵運行給油→泵工作壓力上升至約2.0MPa→觀察各計量件，排油正常后將計量件與支油管路連接緊固→循環操作數次，使全部支油管末端均出油，無氣穴(氣泡)一逐個連接潤滑點→設定供油周期進行自動供油(參閱第四條)。
5.檢查各部件連接處絕對不能有滲油現象，如發現油必須緊固，嚴防滲油(采用目測或手指觸摸各部件連接處)。
注：a.主油管連接處漏油，系統壓力不能建立，導致計量件排油不均勻或不排油。
b.計量件與支油管連接處涔油，容易進入空氣，會產生支油管內潤滑油泄。
6.嚴禁低油位操作，易造成油泵故障或排出油劑含氣泡，低油位開關發訊號時必須立即添加指定的油劑。

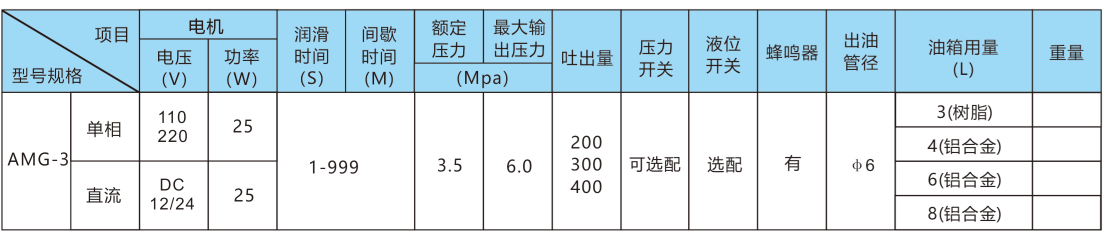

| 2L | 4L | 6L | 8L |
|---|---|---|---|
 |
 |
 |
 |
| 異?，F(xiàn)象 | 原因 | 處理方法 |
|---|---|---|
| 接通電源，“POWER”指示燈無顯示或電機不運行 | 電機接線有誤或電源被切斷 | 檢查電路，并進行排除 |
| 電流過載熔斷器切斷 | 檢查電路，并更換熔斷器(AC220V/1AAC110V/1.5A) | |
| 電機內藏?zé)岜Ｗo(hù)器切斷 | 設定運行時間超出規定使用范圍，需重新調整運行時間 | |
| 電機超負載，電機損壞 | 更換電機 | |
| 系統壓力未能建立與低油位時“Fault”紅色異常指示燈無顯示 | 接頭松動，線路斷路 | 檢查并進行排除 |
| 低油位發訊器損壞 | 檢查更換 | |
| 壓力開關損壞 | 檢查更換 | |
| 在設定的運行時間內系統壓力不能建立(壓力開關不動作)“Fault”異常指示燈顯示 | 油泵設定運行時間過短 | 參閱第四條重新確認設定 |
| 主油管的連接處泄漏或油管 | 參閱第六、5條檢查排除 | |
| 破損調壓閥或卸壓閥密封面被臟物卡住 | 參閱第九條檢查排除 | |
| 調壓閥的壓力設定不良 | ||
| 使用油劑不符合技術要求 | 參閱第六、3條更換指定的油劑 | |
| 低油位操作，空氣進入系統內 | 參閱第六、6條六、4條擰下閉口螺絲排除氣泡 | |
| 齒輪泵損壞 | 更換齒輪泵 | |
| 計量件動作不靈敏，直接排油 | 參閱第九、2條清洗傘形閥與0形圈如傘形閥、0形圈損環更換 | |
| 系統卸壓時間過長 | 濾油器被臟物堵塞 | 清洗或更換濾芯 |
| 卸壓閥被臟物卡住 | 參閱九、1.2條排除 | |
| 主油路管道壓扁或堵塞 | 檢查排除，如損壞更換 | |
| 在設定的運行時間內，系統壓力建立計量件不排油或排油量不準確 | 計量件被臟物卡住，動作不靈敏 | 參閱九、2條檢查清洗傘形閥與芯桿內孔，如傘形閥損環更換 |
| 設定的卸壓時間(停止時間)不準確 | 參閱第四條重新確認設定 | |
| 油泵工作有噪音 | 油泵吸油濾網堵塞 | 檢查清洗吸油濾網，如齒輪泵損壞更換 |
-
